宽频测量子站系统
应用场景
可应用领域于新能量货运站及囊括站、新能量并网各电流电压级别换流站站、直流电源输电线联络线等，可实现目标同部相量、谐波、间谐波、自由振荡的高精密度较检测。

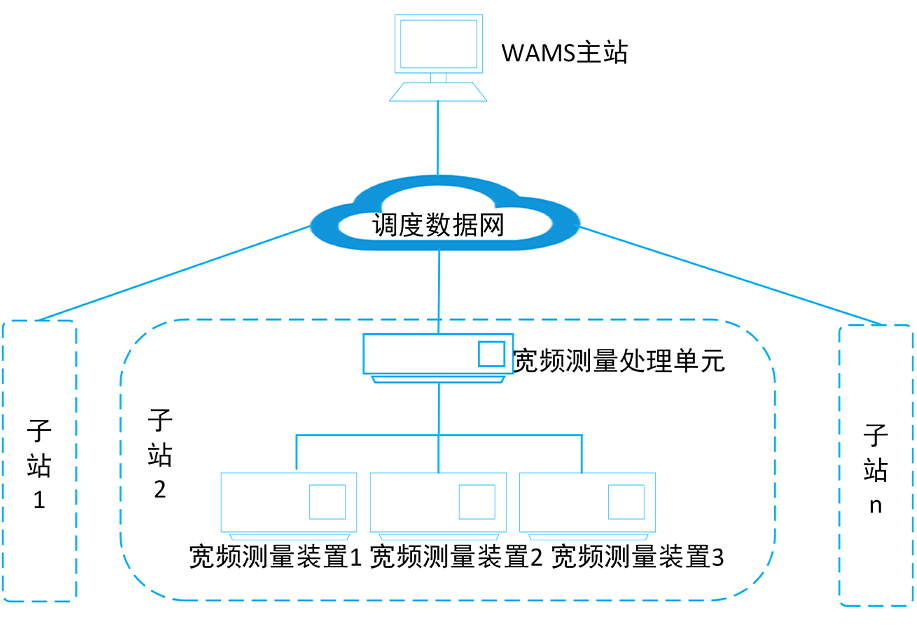

系统组成
  • 宽频检测子站设备由宽频检测控制系统、数据资料集合器及上班站购成。
  • 宽频自动测定配置主管同时相量、谐波、振荡器的检测，及及事件真相告警、大体积录波、暂态与准稳态自动测定数据库纪要等职能。
  • 数剧集中式器比如安全可靠及数剧统计报表，数据分析传输随时数剧、告警检测結果和记录查询系统文件等工作。
  • 运行站管理测量方法与告警数值的动态信息彰显，、录波数值频谱讲解。



功能特点
  • 安全可控
    全链路国产化设计，核心技术自主可控，通过严苛供应链溯源认证。
  • 高速采样
    基于12.8KHz高速采样，同步采集基波、谐波、间谐波信号，支持频谱深度分析。
  • 高精度测量
    实现2500Hz以内谐波与间谐波的高精度检测，实时捕捉低频、次/超同步及中高频振荡数据。
  • 大容量数据存储
    支持测量数据14天动态记录、高采样率的暂态录波和72h连续录波，数据循环存储不丢失。
典型案例
  • 天津华电滨海汉沽48MW光伏电站宽频谐波动态监测系统
  • 山东日照五莲风电场宽频谐波与振荡实时监测项目
  • 山东日照港岚山港区分散式风电一期项目
  • 辽宁丹东华能电厂厂内光储氢光伏项目
  • 国电山东新能源莒县风电场一次调频升级改造项目
